能耗集中器NHJGH-HX12A

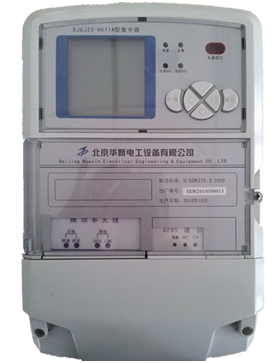

【产品图片】

【产品介绍】

       NHJGH-HX12A/13A型能耗集中器是我公司根据有关技术标准并结合广大客户的实际需求，综合了GPRS/CDMA移动网络通信技术、以太网通信技术、数据采集技术，采用基于ARMCORTEX-M3的微控制器设计开发的新一代采集终端。该终端通信方式灵活多样、运行稳定可靠、维护方便，价格低廉，是用于现场数据采集和远程抄表管理的优选设备。

【技术指标】:

1、  环境条件

a)  参比温度及参比湿度

参比温度：23℃± 2℃

参比湿度：40%  ～ 60%

b)  温度范围

工作温度：-25℃～70℃

运输和存储温度：-40℃～ 80℃

2、  机械参数

外形尺寸：290 × 180 × 95（mm）

3、  功率消耗（参比条件下）

在非通信状态下，终端每相有功功耗不大于5W，视在功耗不大于10VA。

4、  电压

额定电压：220V/380V/100V/57.7V,允许偏差±20%

频率：50Hz，允许偏差-6% ～ +2%

5、  计时准确度（参比条件下）：≤1S/天

6、  通信接口配置

a)  2路采集用RS485接口（主动型）

b)  本地通信模块接口，用于安装微功率无线通讯模块，满足DLT645-2007、MODBUS等通讯协议

c)  远程通信模块接口，用于安装GPRS/CDMA等远程通讯模块，满足DL/T698等通讯协议

d)  1路以太网口，满足DL/T698等通讯协议

e)  1路RS232口，用于升级程序

f)  2路遥信状态量输入

远程数据上报：

参数的配置与查询；

时钟召测和对时；

实时用户数据上报，包括电量、水量、流速等；

用电数据曲线上报；

事件记录上报；

本地数据显示：

系统时间设置与显示；

参数设置与显示；

实时抄收数据显示；

事件记录显示；

抄表规约支持：

DL/T645-1997《多功能电能表通信规约》

DL/T645-2007《多功能电能表通信规约》

GB/T 19582-2008《基于Modbus 协议的工业自动化网络规范》

CJ/T 188-2004《用户计量仪表数据传输技术条件》

通信传输规约 ：

遵循《国家机关办公建筑及大型公共建筑分项能耗数据传输技术导则》 ；

支持基于IEC101的扩展规约；

支持可扩展标记语言XML数据协议；
